Решетчатый настил
Решетчатый настил обеспечивает безопасность, прочность и долговечность при установке в промышленных или коммерческих проектах. Настил регулярно присутствует на подиумах, фабричных этажах, платформах, рельсах, заполняющих панелях и ступеньках лестницы.
Ряд несущих стержней сваривается или запрессовывается вместе с перпендикулярными перекладинами для формирования панелей. Стержневая решетка - это прочное, высокоэффективное, не требующее обслуживания и нескользкое изделие, способное выдерживать нагрузки пешеходов или автомобилей.
Сверхпрочная сварная решетчатая решетка состоит из несущих стержней прямоугольной формы, которые выше и толще традиционной сварной решетки, что позволяет ей выдерживать более высокие нагрузки. Если условия эксплуатации требуют максимальной нагрузки сварной решетчатый настил от компании «Перфоград Поволжье» является правильным выбором.
Основные параметры настила
Несущие полосы
Полосы, несущие нагрузку. Должны опираться двумя концами на опору.
Связующие полосы
Связующая полоса фиксирует положение несущих полос, нагрузку не несёт.
Размеры ячеек
Размеры ячеек по осям обозначаются двумя цифрами — это расстояние между несущими и связующими полосами.
Элементы крепления и соединения решеток

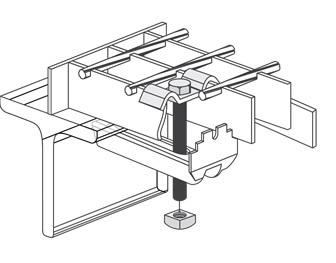

Стандартный зажим
→ верхняя прижимная скоба;
→ болт + гайка М8;
→ нижняя скоба.

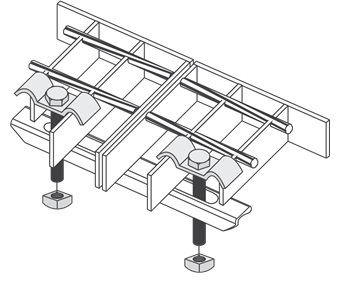

Двойной зажим
→ верхняя прижимная скоба – 2 штуки;
→ болт + гайка М8 – 2 комплекта;
→ нижняя двойная скоба.

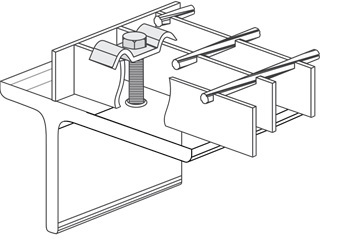

Стандартный скрепитель
→ верхняя прижимная скоба;
→ саморез различной длины.

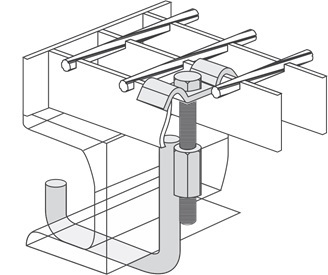

Монтажный крюк в виде U
→ верхняя прижимная скоба;
→ крюк в виде U;
→ болт М8.
Сварной настил SP
Сварные решетки изготавливаются методом кузнечно-прессовой сварки связующих прутков в несущие полосы в соответствии с международным стандартом DIN 24537-1 (ТУ 5262-002-66881700-2013) из малоуглеродистой стали S235JR (аналог марки Ст3 ГОСТ 380-94) с покрытием горячим цинком или без по стандарту DIN 50976 (EN ISO 1461).
Основные характеристики:
- Максимальная длина несущей полосы 6100 мм.
- Максимальная длина связующего прутка 1990 мм.
- Диаметр связующих прутков от 4 до 8 мм.
- Толщина несущих полос от 2 до 5 мм.
- Высота несущих полос от 20 до 70 мм.
Пример обозначения сварного настила SP
SP 1150 x 1000 (34 x 38/30 x 2/S5, Zn) тип А
SP– тип настила;
1150 – размер несущей полосы, мм;
1000 – размер покровного прутка, мм;
34 – шаг по несущей полосе, мм;
38 – шаг по прутку, мм;
30 – высота несущей полосы, мм;
2 – толщина несущей полосы, мм;
S5 – тип противоскольжения:
- S4 – волна;
- S5 – стандартный вариант – радиус;
- S6 – стандартный вариант – трапеция;
Zn – материал защитного покрытия – цинк;
Тип А - тип обрамления.
Прайс-лист на сварной настил SP
| Название | Габаритный размер, мм | Вес, кг | Цена до 30 шт, руб с НДС | Цена от 30 шт, руб с НДС | ||||
| Несущая полоса 30*2мм, ячейка 34х38мм | ||||||||
| Сварной настил | 1000х1000 | 20,0 | 3 509 | 3184 | ||||
| Мат сварного настила | 6100х1000 | 129,0 | 18 110 | 16 428 | ||||
| Ступень | 600х240 | 4,4 | 1 005 | 912 | ||||
| Ступень | 800х240 | 6,1 | 1 348 | 1223 | ||||
| Несущая полоса 30*3мм, ячейка 34х38мм | ||||||||
| Сварной настил | 500х1000 | 14,0 | 2 406 | 2183 | ||||
| Сварной настил | 600х1000 | 16,8 | 2 887 | 2619 | ||||
| Сварной настил | 800х1000 | 22,4 | 3 850 | 3492 | ||||
| Сварной настил | 1000х1000 | 28,0 | 4 627 | 4197 | ||||
| Сварной настил | 1200х1000 | 33,6 | 5 775 | 5238 | ||||
| Мат сварного настила | 6100х1000 | 170,8 | 25 093 | 22 763 | ||||
| Ступень | 800х240 | 6,9 | 1 469 | 1333 | ||||
| Ступень | 1000х270 | 9,5 | 1 872 | 1698 | ||||
Прессованный настил P
Прессованный настил изготавливается по DIN 24537-1 (ТУ 5262-002-66881700-2013) по методу холодной запрессовки связующих полос в несу- щие полосы из малоуглеродистой стали S235JR (аналог марки Ст3 ГОСТ 380-94) с покрытием горячим цинком или без по норме DIN 50976 (EN ISO 1461). Прессованные решетки также могут изготавливаться из нержавеющих сталей 1.4301 (аналог 08Х18Н10), 1.4571 (аналог 10Х17Н13М2Т), 1.4404 (аналог 03Х17Н14М3) и алюминия.
Основные характеристики:
- Максимальная длина несущей полосы 3000 мм.
- Максимальная длина связующей полосы 2000 мм.
- Толщина несущих полос от 2 до 12 мм.
- Высота несущих полос от 20 до 150 мм.
Пример обозначения прессованного настила P
P 1530 x 1000 (33 x 66/30 x 2/S1, Zn) тип А
P– тип настила;
1530 – размер несущей полосы, мм;
1000 – размер покровной полосы, мм;
33 – шаг по несущей полосе, мм;
66 – шаг по покровной полосе, мм;
30 – высота несущей полосы, мм;
2 – толщина несущей полосы, мм;
S1 – тип противоскольжения:
- S1 – противоскольжение только по несущей полосе;
- S2 – противоскольжение по несущей и покровной полосе;
- S3 – противоскольжение только по покровной полосе;
Zn – материал защитного покрытия – цинк;
Тип А - тип обрамления.
Прайс-лист на прессованный настил P
| Название | Габаритный размер, мм | Вес, кг | Цена до 30 шт, руб с НДС | Цена от 30 шт, руб с НДС | ||||
| Несущая полоса 30*2мм, ячейка 33х11мм | ||||||||
| Прессованный настил | 500х1000 | 16,6 | 3 364 | 3052 | ||||
| Прессованный настил | 600х1000 | 19,7 | 3 763 | 3414 | ||||
| Прессованный настил | 700х1000 | 22,8 | 4 269 | 3872 | ||||
| Прессованный настил | 800х1000 | 26,0 | 4 751 | 4310 | ||||
| Прессованный настил | 900х1000 | 29,0 | 5 280 | 4790 | ||||
| Прессованный настил | 1000х1000 | 32,2 | 5 643 | 5119 | ||||
| Прессованный настил | 1200х1000 | 38,4 | 6 609 | 5995 | ||||
| Несущая полоса 30*2мм, ячейка 33х33мм | ||||||||
| Прессованный настил | 500х1000 | 11,5 | 2 688 | 2439 | ||||
| Прессованный настил | 1000х1000 | 22,0 | 4 136 | 3752 | ||||
| Несущая полоса 30*3мм, ячейка 33х33мм | ||||||||
| Прессованный настил | 1000х1000 | 29,4 | 5 098 | 4625 | ||||
| Ступень | 800х240 | 6,9 | 1 894 | 1718 | ||||
